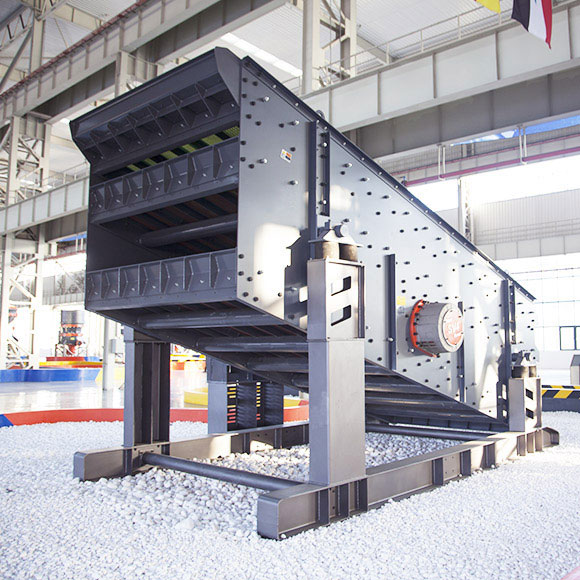

产品简介

S5X系列圆振动筛采用目前国际成熟的设计理念，适用于重型、中型和精细筛分等各种筛分作业，是处理初级破碎和二级破碎后物料的理想设备，也可用于筛分成品物料。

工作原理

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。

S5X圆振动筛是一个以弹簧为支撑弹性元件，以块偏心激振器为振动源，通过偏心块的旋转产生激振力，使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动，通过反复的与筛孔进行比较，小于筛孔尺寸的物料透筛，大于筛孔尺寸的物料在筛面上，从而完成筛分过程。

产品优势

模块化设计，通用性高
装配模块化SV激振器，振动强度高达4.2G，处理能力强，筛分效率高，更换只需一小时；同时模块化的设计，使得备件种类减少，通用化程度更高。

整体框架结构，承载能力强
采用整体框架结构搭建，与传统单根横梁设计相比，承载能力更强；且有限元强度分析技术加持，确保重量和强度均衡设计。

高强度防护系统，安全稳定
挠性驱动，保护电机不受冲击；激振器护罩和皮带轮护罩，更安全；聚氨酯护罩、压条、和支撑条防止磨损。

激光切割技术，无开裂隐患
侧板采用整板激光切割技术，不存在任何形式的焊接，所有加强构件采用高强度扭剪螺栓，安装更便捷、强度更高，同时避免传统焊接方式造成的开裂隐患现象。

产品参数

型号 筛面规格 (mm) 层数 筛面倾角(°) 筛孔尺寸 (mm) 最大给料粒度(mm) 振动次数(r/min) 双振幅(mm) 处理能力(t/h) 功率(kW)
S5X1545-2 1500×4500 2 18(18-25) 2-70 200 800-900 7-12 45-380 11
S5X1545-3 1500×4500 3 18(18-25) 2-70 200 800-900 7-12 45-380 15
S5X1845-2 1800×4500 2 18(18-25) 2-70 200 800-900 7-12 60-450 15
S5X1845-3 1800×4500 3 18(18-25) 2-70 200 800-900 7-12 60-450 22
S5X1860-2 1800×6000 2 18(18-25) 2-70 200 800-900 7-10 75-600 15
S5X1860-3 1800×6000 3 18(18-25) 2-70 200 800-900 7-12 75-600 30
S5X1860-4 1800×6000 4 18(18-25) 2-70 200 800-900 7-12 75-600 37
S5X2160-2 2100×6000 2 18(18-25) 2-70 200 800-900 7-12 85-700 22
S5X2160-3 2100×6000 3 18(18-25) 2-70 200 800-900 7-12 85-700 30
S5X2160-4 2100×6000 4 18(18-25) 2-70 200 800-900 7-11 85-700 37
S5X2460-2 2400×6000 2 18(18-25) 2-70 200 800-900 7-12 100-800 22
S5X2460-3 2400×6000 3 18(18-25) 2-70 200 800-900 7-11 100-800 30
S5X2460-4 2400×6000 4 18(18-25) 2-70 200 800-900 7-10 100-800 37
S5X2760-2 2700×6000 2 18(18-25) 2-70 200 800-900 7-12 120-900 30
S5X2760-3 2700×6000 3 18(18-25) 2-70 200 800-900 7-11 120-900 37
S5X3072-2 3000×7200 2 20(20-25) 2-70 200 800-900 7-11 150-1200 37
S5X3075-2T 3000×7200 2 20(20-25) 2-150 300 800-900 7-12 180-1800 22×2
S5X3075-3T 3000×7200 3 20(20-25) 2-150 300 800-900 7-12 180-1800 30×2
S5X3680-2T 3600×7500 2 21(20-25) 2-150 300 800-900 7-12 225-2250 30×2
S5X3680-3T 3600×7500 3 20(20-25) 2-150 300 800-900 7-12 225-2250 37×2

注：技术参数如有变动，恕不另行通知。
